작성일 : 17-08-08 15:50
고정자소켓을이용한제거식소일네일링
 글쓴이 : 서봉수
조회 : 139
첨부파일 : 상세도(제거식 SOIL NAIL)-HD25-1.dwg  Size : 237.7K , Down : 0, 2017-08-08 15:50:48



     고정자 소켓을 이용한 가시설 제거식 소일네일링 공법

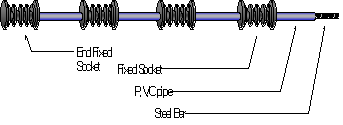

[ 제거식 소일네일의 개요도 ]

기존의 소일네일링 공법은 사면보강 및 굴착면에 대한 원위치 지반보강공법으로서 인장력, 전단력 및 휨모멘트에 저항할 수 있는 보강재를 프리스트레싱 없이 비교적 촘촘한 간격으로 지반에 삽입한 후에 숏크리트 등으로 전면판을 설치하여 원지반의 전체적인 전단강도를 증가시키고 발생 변위를 억제하여 굴착도중 및 굴착완료 후에 예상되는 지반의 이완을 억제하는 공법이다. 이에 비해 본 제거식 소일네일링 공법은 고정자소켓과 PVC 파이프를 이용하여 나선형철근을 시멘트 그라우트와 분리시켜 정착함으로써 일반 소일네일과 유사한 역할을 할 수 있도록 고안한 공법이다.


고정자소켓을 이용한 제거식소일네일링은 국내에서 검증이된 제품이나 12M 까지는 생산은 가능하나 14~16M 생산이 안된다는 문제점이 있었다.

(주문생산은 가능하나 톤수 문제점이있다)

설계시 제거식네일을 반영하고싶으나 이런 문제점으로 어스앙카로 대치하여 설계를 하였으나 이런 문제점을 해결코져 한성정밀공업(주) 기술부,생산부,영업부에서 연구,노력끝에 COUPLER(커플러)를 사용하지않고 16M이상을 조립,생산 및 제거까지 끝내었습니다.

14~16M이상 제거식네일을 설계 반영을 생각하시는 업체는 문의부탁드리겠습니다.


한성정밀공업(주)

충남 아산시 둔포면 해위안길62번길27

전화 041) 532-2100  팩스 041)532-3105

010)8445-4363
